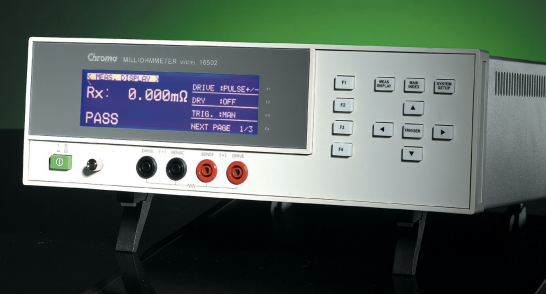

Milliohmmetro e misuratore di isolamento Chroma 16502

Il misuratore di isolamento Chroma modello 16502 offre un ampia gamma di misure: 0,001 mΩ~1,9999 MΩ. Le modalità di funzionamento con corrente di test continua, pulsata e per prove sui circuiti a secco permettono al modello Chroma 16502 di essere proficuamente utilizzato per misurare la resistenza in continua di svariati componenti induttivi (avvolgimenti di bobine, valvole e trasformatori ecc.), cavi, contatti metallici (connettori, interruttori dei relè ecc.) e materiali conduttivi.

Con l'ausilio della scheda di compensazione della temperatura A165014 e della sonda di temperatura A165015 PT100, i valori della resistenza misurati a temperatura ambiente possono essere corretti con la funzione di correzione della temperatura applicando un coefficiente termico in modo che il display mostri i valori di resistenza corrispondenti a qualsiasi altra temperatura. L'incremento di temperatura (Δt) è ottenuto e visualizzato convertendo le misure della resistenza e la temperatura ambiente con l'opportuna funzione di conversione della temperatura. Questa funzione è utile in special modo per la verifica degli avvolgimenti o delle bobine dei motori, dove si deve stabilire l'incremento massimo di temperatura quando viene applicata della corrente.

Il ricorso alla corrente pulsata ± interessa valvole di potenza, interruttori /contatti dei relè, fili arrotolati in molteplici trecce, lamine metalliche o materiali conduttivi, materiali termosensibili (fusibili, sensori dei termistori) ecc. La modalità per circuiti a secco interessa interruttori /contatti dei relè, materiali termosensibili (fusibili, sensori dei termistori) ecc. Il funzionamento con c.c.+ interessa dispositivi sotto test ad alta induttanza, come nel caso di misure dei primari dei trasformatori (multigiro) con funzione di ritardo della misura in modo da evitare che la corrente di test non produca quell'effetto attraverso i dispositivi sotto test ad alta induttanza nel corso del test.

L'interfaccia standard RS-232, le interfacce opzionali GPIB e Handler, le stabili funzioni di misura ad alta velocità consentono ai dispositivi Chroma 16502 di essere utilizzati sia per la valutazione dei componenti sulla linea di produzione che per la misura dell'isolamento nelle applicazioni sui banchi di prova.
