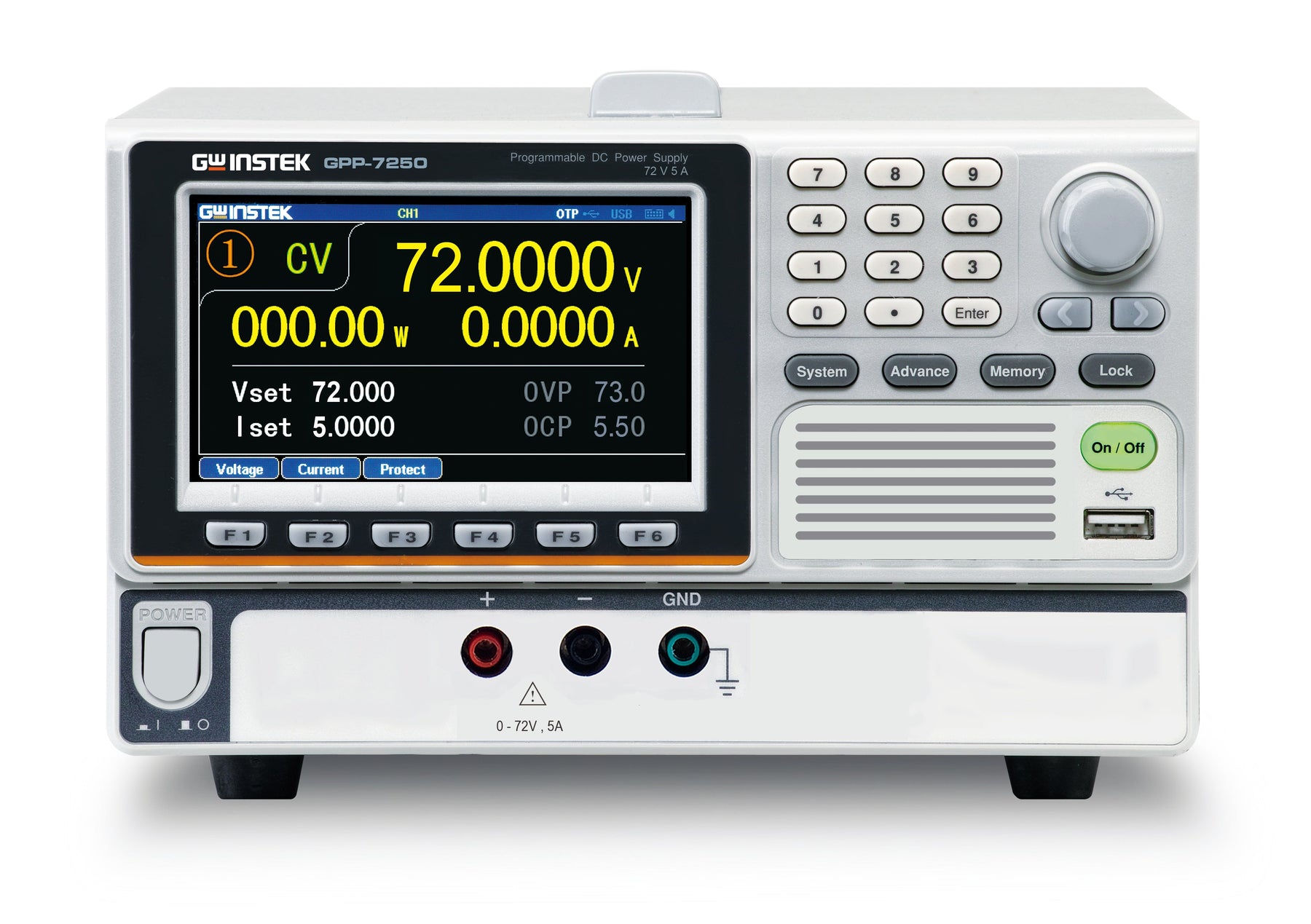

Alimentatore programmabile lineare DC GW Instek GPP-7250 360W 1CH (LAN+GPIB)(European Type)(CE)
I due alimentatori GW-Instek GPP-3610H e GPP-7250 con una potenza di 360W arricchiscono e completano la serie GPP.
Questi alimentatori forniscono in diverse modalità le visualizzazioni delle misurazioni delle forme d'onda e tutte le impostazioni selezionate per il canale di misura.
Utilizzando la funzione della serie GPP di monitoraggio dell'uscita, l' utente può impostare il monitoraggio in base alle sue esigenze, può generare un allarme , può interrompere l'uscita durante il processo di misurazione e proteggere in questo modo il DUT.
La serie GPP fornisce una funzione di registrazione delle uscite. I valori di corrente e tensione possono essere immagazzinati nella memoria interna dello strumento ed i risultati possono essere salvati come files *.Rec o *.Csv e trasferiti tramite porta usb.
Gli alimentatori GPP-3610H e GPP-7250 sono progettati con una funzione di carico fino a 100 W.
L'output di GPP-3610H e GPP-7250 fornisce anche la funzione di output in sequenza, che consente all' utente di modificare la forma d'onda della potenza in uscita, di impostare una sequenza di carico a tensione costante (CV) o corrente costante (CC).
Characteristic | GPP-3610H | GPP-7250 |
---|---|---|
SKU | 01PP725050GS | |
Output mode | ||
CH1 | 0-36V/0-10A | 0-72V/0-5A |
Voltage | 0 ~ 36.000V | 0 ~ 72.000V |
Current | 0 ~ 10.0000A | 0 ~ 5.0000A |
Constant Voltage Operation | ||
Line Regulation | ≤ 0.01% + 3mV | ≤ 0.01% + 3mV |
Load Regulation | ≤ 0.01% + 5mV | ≤ 0.01% + 5mV |
Ripple & Noise (5Hz-1MHz) | ≤2mVrms | ≤2mVrms |
Transient Recovery Time | ≤100µs (50% load change,minimum load | ≤100µs (50% load change,minimum load |
Temperature Coefficient | ≤ 300ppm/°C | ≤ 300ppm/°C |
Constant Current Operation | ||
Line Regulation | ≤ 0.01% + 3mA | ≤ 0.01% + 3mA |
Load Regulation | ≤ 0.01% + 3mA | ≤ 0.01% + 3mA |
Ripple & Noise | ≤ 2mArms | ≤ 2mArms |
Resolution | ||
Programming Voltage/Current | 1mV / 0.2mA | 2mV / 0.1mA |
Readback Voltage/Current | 0.1mV / 0.2mA | 0.1mV / 0.1mA |
Caratteristiche principali:
- 4.3” TFT LCD Display
- Programming resolution: 1mV/ 0.2mA (GPP-3610H); 2mV/0.2mA (GPP-7250)
- Readback resolution: 0.1mV/ 0.1mA
- Low ripple noise: ≦ 1mVrms / ≦2mArms
- Transient response time: ≦100us
- Load function (CC, CV, CR mode)
- Utilizes hardware to realize over voltage protection / over current protection / over temperature protection
- Delay function/output monitoring function /output recorder function
- Supports setting value, measurement value and output waveform display
- Sequential output function and 8 built-in template waveforms
- The output recorder function records the output voltage & current parameters with a minimum recording interval of 1 second
- Sequence/delay/recorder/panel setting conditions respectively provide 10 sets of internal storage memory
- Intelligent temperature-controlled fan effectively reduces noise
- Standard interface: LAN, RS-232, USB, Ext I/O
- Optional interface (manufacturer installed only): GPIB
Standard Accessories
-Power cord; Test Lead: GTL-104Ax1, GTL-105Ax1
-Optional Accessories: USB Cable GTL-246 USB 2.0 A-B type
-Standard Accessories (Manufacturer installed only): LAN Interface or GPIB+LAN Interface
Manuals:
GPP_3610H_7250 series_brochure
GPP_3610H_7250 series_user_manual
GPP_3610H_7250 series_specs
GPP_3610H_7250 series_quick_start
