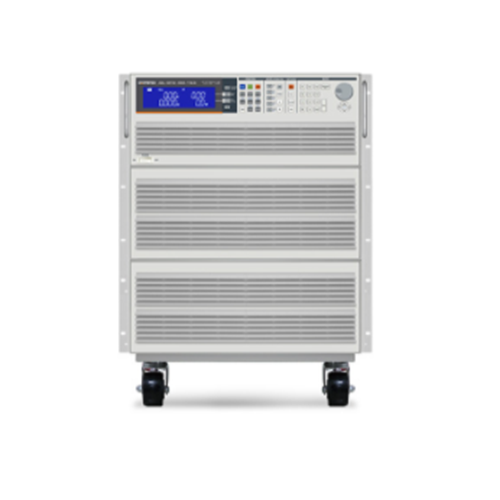

Carico programmabile AC/DC GW-Instek AEL-5012-350-112.5 (350Vrms/500Vdc.112.5Arms.11250W)
Specifiche tecniche modello AEL-5012-350-112.5
AEL-5012-350-112.5 | |
---|---|
SKU | 03PDA5012010 |
POWER (W) | 11250W |
CURRENT (Ampere) | 112.5 Arms / 337.5Apeak |
VOLTAGE (Volt) |
50~350Vrms / 500Vdc |
FREQUENCY Range |
DC,40~440Hz(CC,CP Mode) , |
La serie AEL-5000 comprende 20 modelli di carichi elettronici AC / DC classificati in base alla gamma di potenza. La gamma di potenza di una singola unità va da 1875 W a 22500 W e fino a 8 unità possono essere collegate in parallelo. La potenza massima del collegamento in parallelo monofase può raggiungere i 180kW e la potenza totale del trifase può raggiungere 540kW, caratteristiche adatte in particolare per applicazioni di collaudo di UPS, inverter / interruttori , alimentatori AC e DC , batterie , fusibili ma anche per altri svariati impieghi.
La serie AEL-5000 dispone di circuiti di misurazione di precisione integrati come A/D a 16 bit e DSP per fornire elementi di misurazione accurati, che includono i valori di tensione (Vrms) , corrente (Arms), potenza (Watt), volt-ampere (VA), fattore di cresta (CF), fattore di potenza (PF), distorsione armonica totale (THD), distorsione armonica totale in tensione (VTHD), distorsione armonica totale corrente (ITHD), corrente di picco ( Ipeak), corrente massima (Amax), corrente minima (Amin), tensione massima (Vmax), tensione minima (Vmin), misura del tempo. Inoltre, le modalità di test integrate forniscono l'efficienza dell' UPS, l' efficienza dell' inverter fotovoltaico, il tempo di backup dell' UPS, il tempo di scarica della batteria, il tempo di trasferimento dell' UPS, lo scatto / non scatto di fusibili / interruttori, simulazione di cortocircuiti, OCP, OPP e altre modalità di test .
La serie AEL-5000 offre la modalità Turbo (ON o OFF selezionabili), che consente di aumentare la corrente e la potenza del carico elettronico di 2 volte in un secondo. Per applicazioni di test che richiedono alta potenza transitoria e grande corrente come test di sovraccarico transitorio di componenti protettivi o cortocircuito di fusibili / interruttori e alimentazione CA, test OCP e OPP ecc. , la modalità Turbo rappresenta la soluzione più economica.
L'intera serie AEL-5000 fornisce avvisi di sovratensione, protezione da sovracorrente, sovratensione e sovratemperatura. Il terminale di ingresso analogico può controllare corrente costante, potenza costante e altre modalità di lavoro tramite tensione esterna. Il terminale Vmonitor / Imonitor viene utilizzato per collegare un dispositivo di monitoraggio di tensione / corrente esterno. Inoltre, vengono fornite una varietà di interfacce di controllo opzionali come GPIB, RS-232, USB e LAN per soddisfare tutte le esigenze di integrazione del sistema.
Caratteristiche serie AEL-5000
-CC, Linear CC, CR, CV, CP and AC Rectifier Load Mode
-Frequency Range : DC, 40~440Hz
-Turbo Mode for 2 Times the Current and Power of Electronic Load within 1 Second
-Three Units Parallel up to 90kW and Three-phase ? or Y Load Connection Can be Synchronized Control by One Master Unit
-Loading and Unloading Angle Control; 0~359 Degree is Settable
-Positive Half-cycle or Negative Half-cycle Loading
-Supports SCR/TRIAC Current Phase Modulation Waveforms,90 Degree Trailing Edge and Leading Edge
-Optional Interface : GPIB-RS232-USB-LAN
