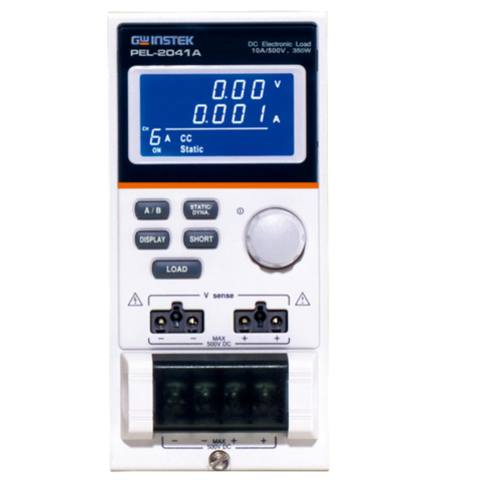

Carico programmabile DC GW-Instek PEL-2041A canale singolo (2.5~500V. 10A. 350W)
Specifiche tecniche modello PEL-2041A
| PEL-2041A (2.5~500V, 10A, 350W) | ||
|---|---|---|
| SKU 01EL2041A0GT | ||
| CHANNEL | one channel | one channel |
| RANGE |
LOW | HIGH |
| POWER |
350W | 350W |
| CURRENT |
0-1A | 0-10A |
| VOLTAGE | 0-500V | 0-500V |
| MIN. OPER. VOLTAGE (dc) (Typ.) 1 | 1V at 1A | 2V at 10A |
| MIN. OPER. VOLTAGE (dc) (Typ.) 2 | 0.5V at 0.5A | 1V at 5A |
La serie PEL-2000A è stata progettata per soddisfare il continuo spostamento verso il funzionamento ad alte velocità che si registra al giorno d'oggi nel mercato dei semiconduttori.
Come gli alimentatori, i convertitori CC-CC e le batterie , anche i carichi elettronici devono adattarsi al cambiamento perche' devono supportare le fasi di progettazione dell'alimentatore , l'ispezione di qualità e la certificazione delle caratteristiche del prodotto.
La serie PEL-2000A è composta da due tipi di mainframe e 4 tipi di moduli di carico per soddisfare con la massima flessibilità tutte le esigenze degli utenti. E' consentita qualsiasi combinazione dei moduli di carico in base al mainframe impiegato e quindi e' possibile personalizzare un sistema di test in base al numero di canali ed alla potenza di carico massima, tensione e corrente di ciascun canale. È possibile collegare più carichi in parallelo per avere un carico di potenza maggiore e poter collaudare uscite di alimentazione con potenza piu' elevata. Questa flessibilità riduce in modo significativo l'investimento necessario per progetti futuri che hanno requisiti di alimentazione diversi.
La serie PEL-2000A prevede diversi tipi di protezione: protezione da sovracorrente (OCP), protezione da sovratensione (OVP), protezione da sovratensione (OPP), protezione da tensione inversa (RVP) e protezione da sottotensione (UVP). Le modalità di protezione sono utili per proteggere sia i moduli di carico che i DUT.
Caratteristiche serie PEL-2000A
-Flexible configuration with mainframes and plug-in modules
-Multiple independent load inputs up to 8 channels in a mainframe
-Parallel connection of inputs for increased load capacity
-Parallel connection of inputs for static and dynamic tests
-OPP/OCP/OVP/OTP protections
-External channel control/monitoring via an analog control connector
-Multi-Interface USB Device / Host, RS-232C, and GPIB /LAN (Optional)
esempio di impiego
