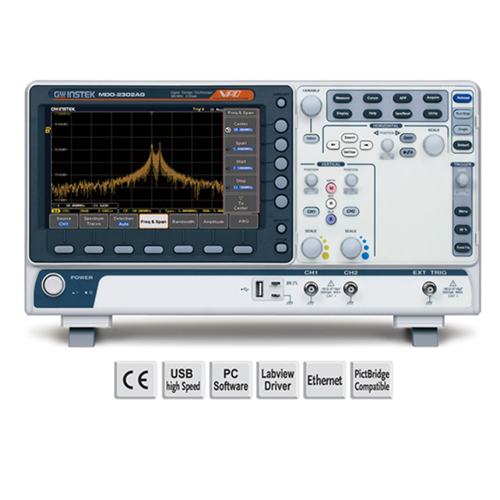

Oscilloscopio digitale. analizzatore di spettro GW-Instek MDO-2302AG 300MHz . 2 CH . AWG
La serie MDO-2000A rappresenta la versione avanzata della serie MDO-2000E. L' ampiezza di banda selezionabile e' aggiornata fino a 300MHz includendo i valori di 200 MHz e 100 MHz. La frequenza di campionamento è stata incrementata fino ad un massimo di 2GSa/s ed anche la profondità di memoria è stata aggiornata a 20 M/CH. Pertanto, le tre principali specifiche degli oscilloscopi sono state migliorate. I nuovi modelli della serie presentano sia per i modelli MDO-2000A che per i modelli MDO-2000AG due canali . L'intera serie offre le funzioni di oscilloscopio ed analizzatore di spettro.
Inoltre, i modelli MDO-2000AG dispongono di un generatore di forma d'onde arbitrarie fino a 25MHz , a doppio canale. La serie MDO-2000A e' la nuova generazione di oscilloscopi digitali / analizzatori di spettro con una migliore velocità di campionamento e profondità di memoria , supporta gli utenti nell' ottenere una rappresentazione con un' integrità di segnale piu' realistica . Le selezioni di ampiezza di banda piu' elevate soddisfano i requisiti di misurazione di frequenze piu' alte .
Specifiche tecniche modello :
MDO-2302AG | |
SKU | 01MD232AG0GT |
Bandwidth |
300MHz |
Channels | 2 |
Record lenght | 20M / ch |
Real time sampling rate | Max 2 GSa/s |
Builtin | MDO-2000A : Spectrum Analyzer MDO-2000AG : Spectrum Analyzer ; Dual Channel 25MHz Arbitrary Waveform Generator |
Specifiche tecniche serie MDO-2000A :
- 300/200/100MHz bandwidth selections ;2 channels
- Real time sampling rate is 2GSa/s max.
- Per Channel 20M memory depth and VPO waveform display technology
- Waveform update rate up to 120,000 wfms/s
- 8 “ WVGA TFT LCD display
- Maximum 1M FFT provides higher frequency domain resolution measurements
- High ,low and band pass filter functions
- 29,000 segmented memories and waveform search functions
- I2C/UART/CAN/LIN serial bus trigger and decoding function
- Data log function is able to track signal changes up to 1000 hours
- Network storage function
- Mask test function
- MDO-2000AG equips with a dual channel 25MHz AWG
- Labview drivers
- PC-software
