Specifiche tecniche modello :
modello | GDS-2202A |
SKU | 01DS2202A0GT |
canali |
2Ch+EXT |
Bandwidth |
DC~200MHz(-3dB) |
Rise Time |
5ns |
Bandwidth Limit |
20MHz |

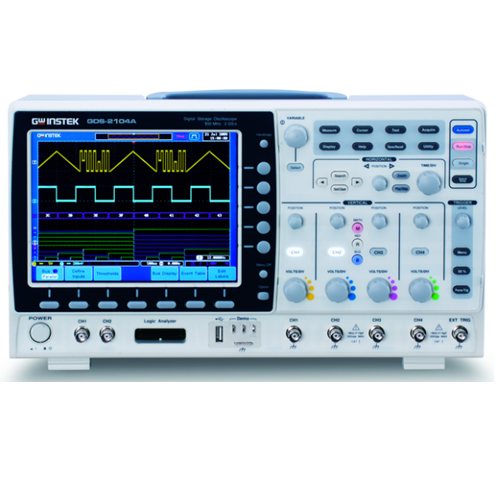

La serie GDS-2000A di oscilloscopi digitali offre configurazioni a 2 e 4 canali ed un' ampia scelta di modelli con diverse larghezze di banda 300 MHz, 200 MHz, 100 MHz e 70 MHz. Ogni modello fornisce una frequenza di campionamento in tempo reale massima di 2GSa/s ed una equivalente ad alta velocità di 100GSa/s.
La serie prevede un display TFT LCD da 8 pollici ad alta risoluzione da 800 x 600 , un intervallo verticale da 1mV/div a 10V/div e base dei tempi da 1ns/div a 100s/div.
La serie GDS-2000A è in grado di riprodurre fedelmente forme d'onda complesse e segnali complessi e poco chiari.
L' ampio display LCD a colori consente l'acquisizione e l' elaborazione di forme d'onda molto veloci ad una velocità di aggiornamento di 80.000 wfms/s utilizzando la tecnologia VPO (Visual Persistence Oscilloscope)
L' opzione di analizzatore di stati logici consente l'acquisizione del segnale tramite trigger logico e consente la visualizzazione contemporanea di forme d'onda logiche ed analogiche sullo stesso schermo per un' analisi di confronto temporale. Questa funzione dell'oscilloscopio MixedSignal (MSO) è installabile sul campo sul pannello posteriore con un modulo plug-in, contenente 8 o 16 canali di ingresso. La funzione MSO supporta l'attivazione e la decodifica dei bus seriali I2C / SPI / UART.
I software H-Expansion, Data Log and Advanced Logic Functionality sono scaricabili dal sito www.gwinstek.com dopo essersi registrati come "member " .
Caratteristiche serie
- 300MHz/200MHz/100MHz/70MHz Bandwidth ,2 or 4 Input Channel
- 2GSa/s Real-time Sampling Rate and 100GSa/s Equivalent Time Sampling Rate
- 2Mega Points Record Length
- 1mV /div to 10V/div of Vertical Range
- 1ns/div to 100s/div of Time Base Range
- 80,000 wfm/s of Waveform Update Rate
- 8 inch 800*600 High Resolution TFT LCD Display
- Built-in Segmented Memory and Waveform Search Functions to Optimize the Efficiency of Record Length
- Zoom Window and Play/Pause can Rapidly Navigate the Waveforms
- 36 Automatic Measurement Functions Offers Various Measurement Selections
- Optional 8 or 16 digital channel with Logic analyzer(MSO)
- Optional Function Generator
- Flexible Remote Control Connectivity(Standard:USB ;Option:LAN/GPIB)
- Upgradable CAN/LIN bus analysis ,Advanced Logic ,Datalog ,DVM and H-expansion functionalities
- Labview drivers available + PC software
