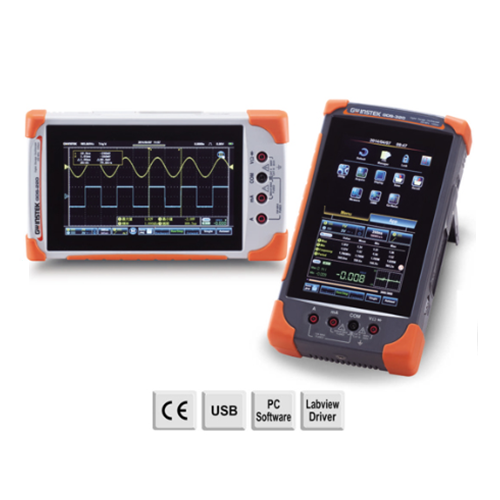

Gli oscilloscopi digitali palmari compatti serie GDS-200/300, presentano un pannello LCD full touch capacitivo da 7 "che può essere posizionato in visualizzazione verticale e orizzontale. La batteria interna ricaricabile offre un' autonomia di 4 ore e questo facilita l'utilizzo dello strumento sul campo . Le serie GDS-200/300 trovano applicazione nei laboratori di R&D , nel test di impianti elettrici , nei test sui prodotti energetici, test sui motori, ispezione e riparazione delle batterie ad energia solare. E' largamente usato dai manutentori nella riparazione guasti presso i clienti.
La serie GDS-200/300, con due canali di ingresso del segnale analogico, presenta modelli avanzati e standard forniti con larghezza di banda di 70 MHz, 100 MHz e 200 MHz. La frequenza di campionamento massima per canale è 1GSa / se la profondità di memoria è 5Mpt. Gli oscilloscopi serie GDS-300 sono dotati di DMM da 50.000 conteggi e DMM da 5.000 conteggi GDS-200 in grado di misurare e monitorare simultaneamente tensione e corrente A.C. e D.C. e temperatura.
Specifiche tecniche modello :
| modello | GDS-220 |
| ampiezza di banda | 200 MHz |
| freq. campionamento | 1 Gsa/S |
| lunghezza memoria | 1M pts |
| DMM conteggi | 5000 |
| Misuratore temperatura | no |
Specifiche tecniche serie :
| serie |
GDS-300/200
|
|
canali
|
2 |
| campionamento |
1GSa/s Maximum Sample Rate |
| memoria | Maximum 5M Memory Depth Per Channel |
| display | 7” 800 x 480 Full Touch Panel Capacitive LCD Multi-Point Control, Landscape and Portrait Display |
| DMM |
Built-In 50,000 Counts DMM |
| Memorizzazione forme d'onda |
30,000 Consecutive Waveform Records Logging Function, Replay Measurement Results Any Time |
| misure automatiche |
27 Auto Measurements |
| misura di temperatura |
Temperature Measurement and Logging Function |
| funzioni supplementari |
Built-In Engineering Calculator, SMD Resistance Coding, Color Coding Info, and Attenuator Calculation Application Software |
| sonda differenziale |
Optional Differential Probe to Achieve Isolation Effect |
