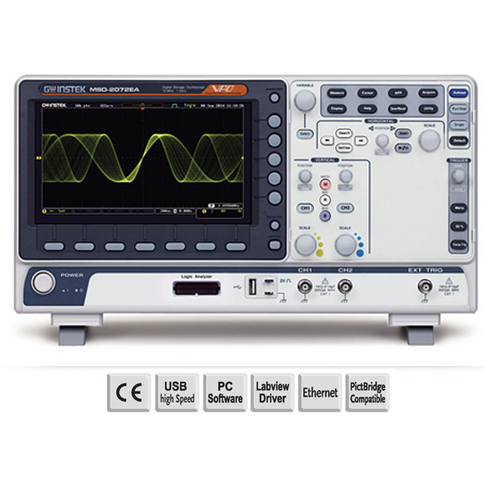

La serie MSO-2000E identifica oscilloscopi a segnali misti che offrono due canali analogici + 16 canali digitali oppure 4 canali analogici +16 canali digitali. La serie MSO-2000E complessivamente comprende sia la famiglia MSO-2000E che la famiglia MSO-2000EA. La famiglia MSO-2000E ha un analizzatore logico incorporato a 16 canali mentre la famiglia MSO-2000EA ha un analizzatore logico incorporato a 16 canali ed un generatore di forme d'onda arbitrarie AWG a doppio canale da 25 MHz. L'intera serie presenta selezioni di larghezza di banda di 200MHz, 100MHz e 70MHz. I modelli a due canali analogici forniscono una frequenza di campionamento in tempo reale di 1GSa/s per canale. mentre i modelli a quattro canali analogici forniscono una frequenza massima di campionamento in tempo reale di 1GSa/s. Il display LCD TFT 800*480 da 8 pollici e l'intervallo verticale minimo di 1mV/div consentono alla serie MSO-2000E di misurare segnali deboli complessi e di visualizzare chiaramente i risultati delle misurazioni.
Specifiche tecniche modello :
MSO-2102E |
|
SKU | 01MS212E10GT |
Bandwidth |
100MHz |
Channels | 2 |
Record lenght | 10M / ch |
Real time sampling rate | Per Channel 1 GSa/s |
Builtin | 16 Channel Logic Analyzer |
Specifiche tecniche serie MSO-2000E :
- 200/100/70MHz bandwidth selections: 2 or 4 channels
- MSO-2000E equips with a 16-channel logic analyzer
- MSO-2000EA equips with a 16-channel logic analyzer and a dual channel 25MHz arbitrary waveform generator
- Real time sample rate for each channel is 1GSa/s (2-channel models);Maximum real time sample rate is 1 GSa/s (4- channel models)
- Maximum 10M memory depth and VPO waveform display technology
- Waveform update rate up to 120,000 wfms/s
- 8 ” WVGA TFT LCD screen display
- Free Frequency Response Analyzer Software
- Maximum 1M FFT provides higher frequency domain resolution measurements
- High Pass, Low Pass and Band Pass Filter Functions
- 29,000 segmented memory sections and waveform search function
- I2C/SPI/UART/CAN/LIN serial bus trigger and decoding functions
- Data log function is able to track signal changes up to 100 hours
- Network storage function
- Labview drivers
- PC-software
