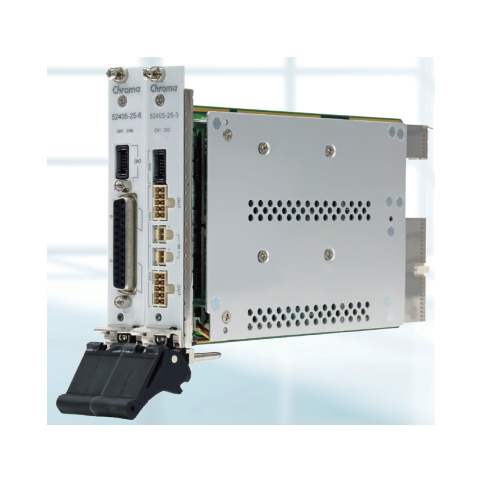

SMU (Source Measure Unit ) Chroma 52405-5-3 , 5V/3.5 A

da Chroma
€540,00



MODEL  52405-5-3
Voltage Range  0-5 V
Current Range  0-3.5 A

Source Measure Unit, strumento PXI di generazione e misura per correnti e tensioni

La serie 52400 di Chroma è composta da schede PXI da 3U con una (due) slot in grado di ospitare fino a due moduli programmabili SMU di generazione e misura. Ciascuna unità SMU è indipendente e isolata e funziona a quattro quadranti con range di tensione massima che arriva a 100 V e range di corrente a 4 A Ogni SMU dispone di proprio collegamento di uscita a 6 fili, ±forza, ±sensore e ±protezioni, per la massima precisione nelle misure. Ciascuna SMU può forzare tensione o corrente e misurare l'una o l'altra con test FVMI o FIMV. Tanto i circuiti di forzatura quanto quelli di misura fanno uso di convertitori digitale-analogico e viceversa da 18 bit.

La serie 52400 possiede range multipli di corrente e tensione. Per esempio, il modello 52401-25- 200m possiede 7 range di forzatura/misura della corrente, che vanno da 200 mA a 200 nA e 6 range di forzatura della tensione da ±25 V a ±0,5 V. La serie 52400 incorpora un motore di sequenze hardware brevettato che ricorre a una definizione deterministica dei tempi per controllare ciascuna SMU. Ciò consente la sincronizzazione incrociata modulo/scheda.

Caratteristiche principali SMU serie 52400 :
-Hybrid slot - compatible PXI-1 module
-Four quadrant operation
-18-bit source/measure resolution
(multiple selectable ranges)
-Low output noise
-High measurement speed (100k s/S)
-High output slew rate
-Optional measurement log
-DIO/Trigger bits
-Output profiling by hardware sequencer
-Programmable output resistance
-Floating & Guarding output
-16 Control Bandwidth Selection
-Master / Slave operation
-Driver with LabView/LabWindows & C/C# API
-Softpanel GUI

Applicazioni principali SMU serie 52400 :
-Semiconductor test
-LED / laser diode test
-Battery test
-Transistor test
-Solar cell test
-Electric vehicle test
-Avionics test
-Power electronics test
-Sensor test
